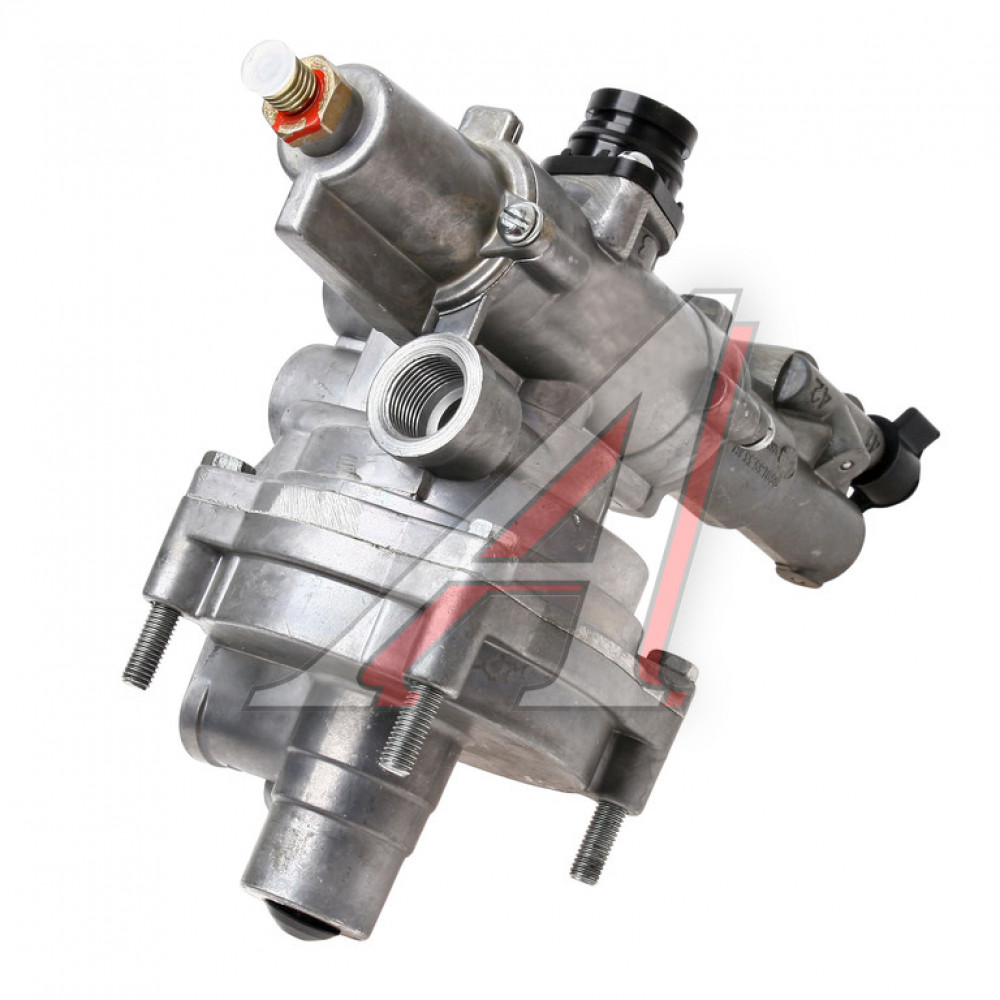

Регулятор тормозных сил КАМАЗ,МАЗ автомат (пневмоподвеска) БЕЛОМО, 64221-3533100

Автоматический регулятор тормозных сил 8691.35.33.100

Автоматический регулятор тормозных сил предназначен для автоматической регулировки тормозной силы пневматических тормозных цилиндров на осях с пневмоподвеской в зависимости от давления в пневмобаллоне и, соответственно, от загрузки автомобиля. Может применяться для автомобилей с пневмоподвеской МАЗ, КАМАЗ и т.д.

Схема

Рис. 1. Автоматический регулятор тормозных сил.
1, 2, 3, 4, 41, 42, 43 - выводы; А, В, С, D - камеры; Е - канал; 5, 7, 23 - клапаны; 6, 21 - поршни; 8, 11 - выпускные отверстия; 9 - диафрагма; 10 - ускорительный поршень; 12 - толкатель; 13 - управляющий поршень; 14 - рабочий поршень; 15, 16, 22 - пружины; 17 - копир; 18, 20 - впускные отверстия; 19 - крыльчатка.
